Garde-Corps

Un système de balustrade minimaliste qui combine une esthétique d'avant-garde avec les plus hauts standards de sécurité.

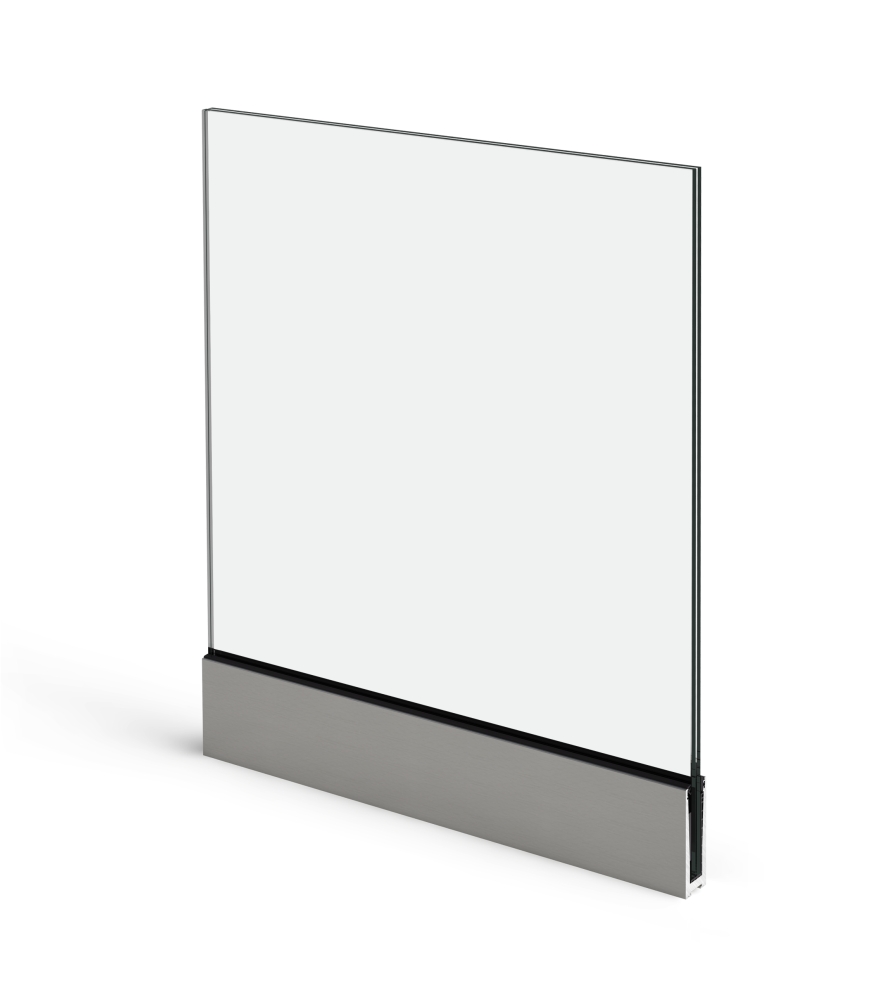

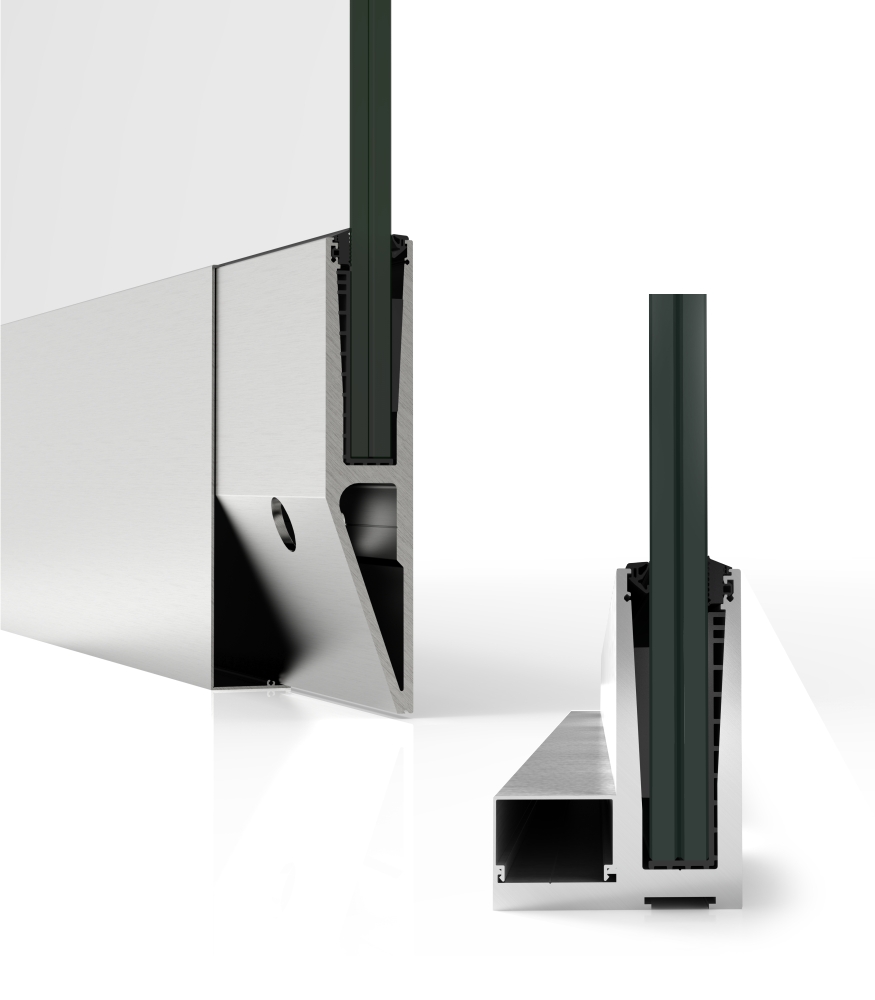

Il se compose d'un profil en "U", conçu pour recevoir une vitre feuilleté sûre en verre trempé, qui peut être fixée à la fois par le haut et à l'avant de la structure.

Il existe en deux variantes :

View Crystal supportant des charges jusqu'à 1,0 kN/m appliquées à une hauteur de 1,1 m, mesurées à partir de la base.

View Crystal Plus, un système renforcé capable de supporter des charges de 3,0 kN/m.

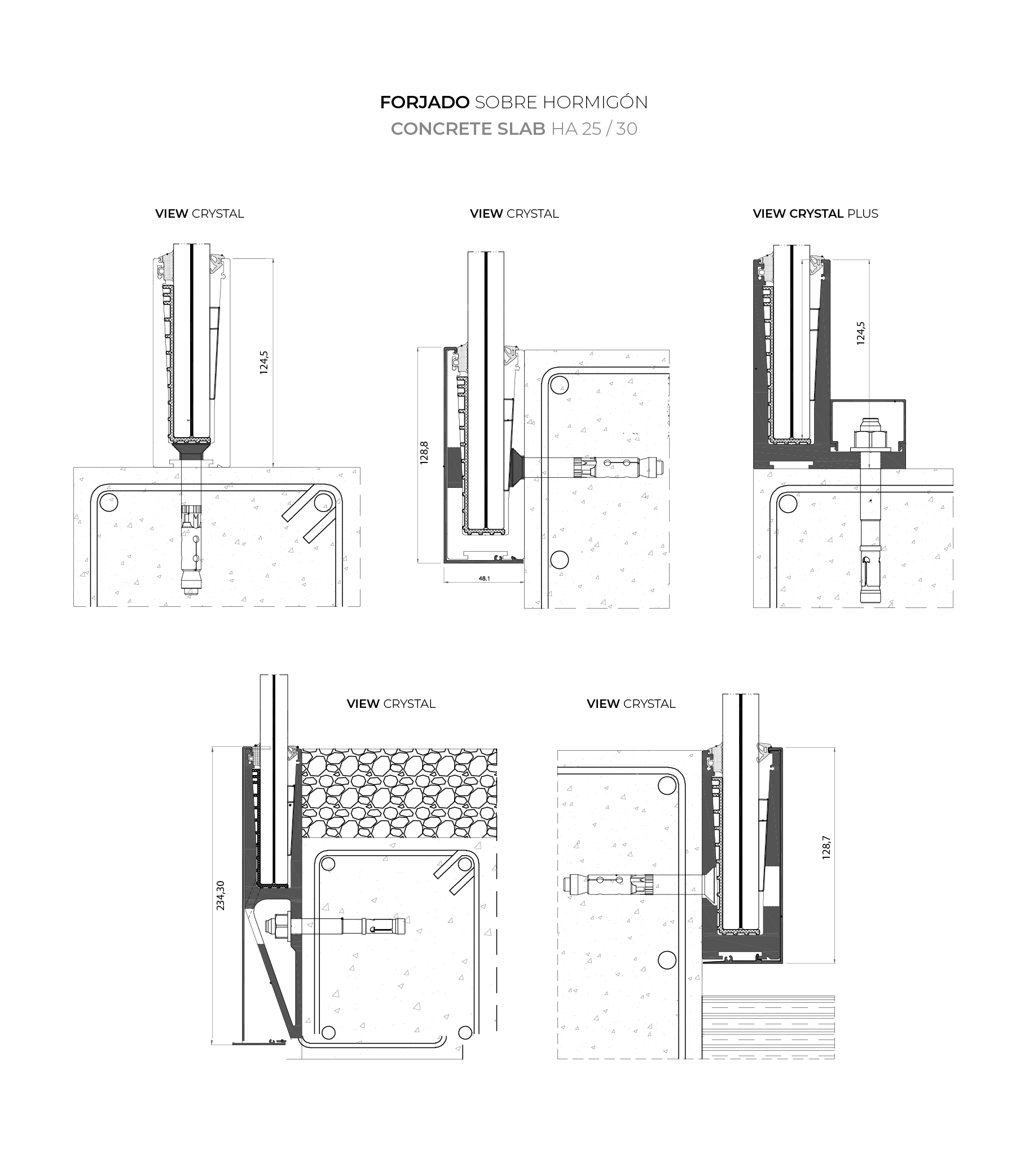

Types d'installation
Installation par le haut du plafond (poutres, dalles)
Installation par le haut au ras du sol
Montage à l'avant du plafond :
- Au ras du plafond
- Au ras du sol
Hauteur maximale: 1100 mm
Possibilités de vitrage
Le système de garde-corps présenté comporte 12 options de vitrage : verre feuilleté composé de deux vitres de 10, 8 ou 6 mm d'épaisseur combinées à 1,2, 3 ou 4 films polyvinyliques d'épaisseur 0,38 mm. Le verre trempé est recommandé.
Vitrages
Type : Feuilleté
Paquet de vitres
10- 1.52 -10
10- 1.14 -10
10- 0.76 -10
10- 0.38 -10
8- 1.52 -8
8- 1.14 -8
8- 0.76 -8
8- 0.38 -8
6- 1.52 -6
6- 1.14 -6
6- 0.76 -6
6- 0.38 -6
Finitions
Vernissage
Anodisation

Essais selon les normes UNE 85237, UNE 85.238 et UNE 85240, exigences de l'Eurocode 1 selon la norme EN 1991-1-1 /AC
1 - Charge statique horizontale vers l'extérieur
2 - Charge statique horizontale vers l'intérieur
3 - Résistance aux chocs des corps mous
4 - Résistance à l'impact d'un corps dur
5 - Vérification des exigences de l'Eurocode 1 selon le tableau 6.12
pour la catégorie d'utilisation avec une valeur de charge de 3kN/m Norme UNE 85240 : Classe A - Excellente
Essai de référence d'une balustrade en aluminium extrudé et verre, ancrée à l'avant du plafond avec des dimensions totales mesurées au-dessus du niveau du sol de 1100mm. (H) x 1500mm. (L)
Essai de référence d'une balustrade en aluminium extrudé et verre, ancrée sur un plafond dont les dimensions hors tout sont mesurées au-dessus du niveau du sol de 1100 mm. (H) x 1500mm. (L)
