- Nowa generacja fasad bazująca na konstrukcji słupowo-ryglowej o szerokiej gamie profili, wychodząca naprzeciw najróżniejszym potrzebom estetycznym i konstrukcyjnym projektów architektonicznych, dzięki stosowaniu spójnych rozwiązań.
- Zarówno przekrój kształtowników (mocowanych do konstrukcji nośnej), wynoszący od 16 do 250 mm w przypadku słupów i od 22.5 do 255.5 mm w przypadku rygli, jak i akcesoria dodatkowe są takie same dla wszystkich nowych fasad CORTIZO. Bogaty wybór profili i sposobów ich łączenia pozwala na wykonanie każdego rodzaju elewacji (pionowych, nachylonych, narożnikowych o kącie 90°, kątowych, wielokątnych) oraz daje wiele możliwości zastosowania szkła o dużych rozmiarach i wadze.

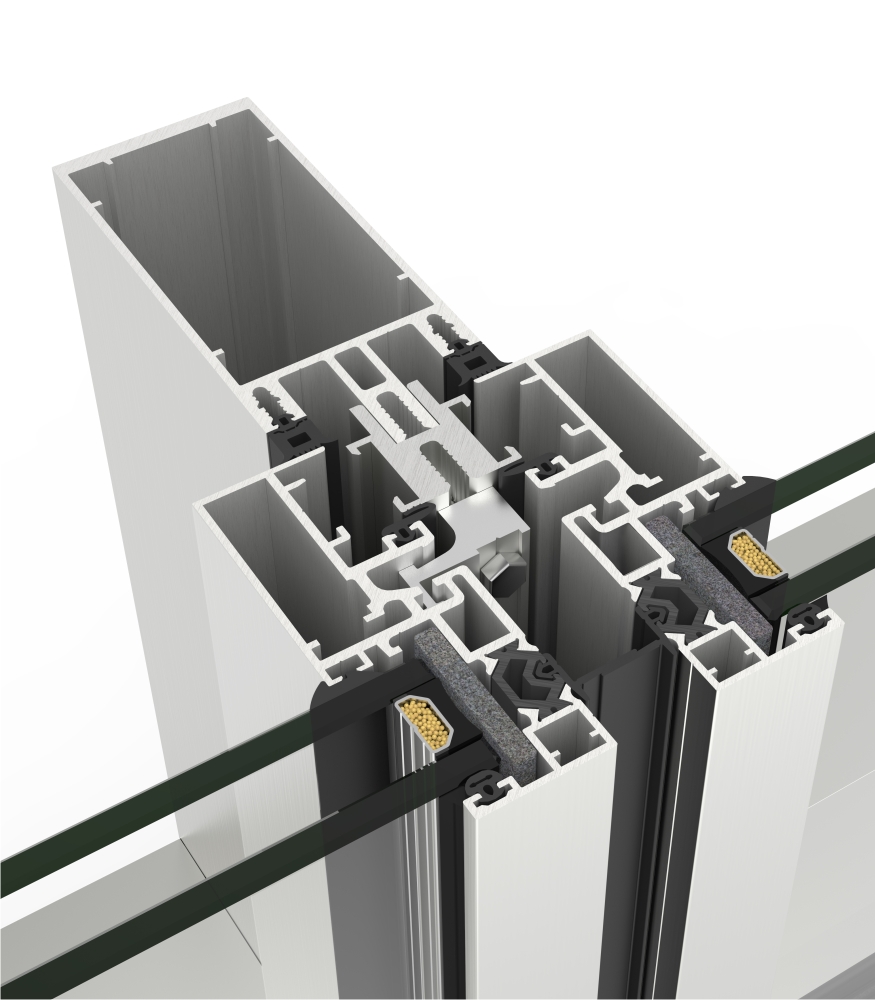

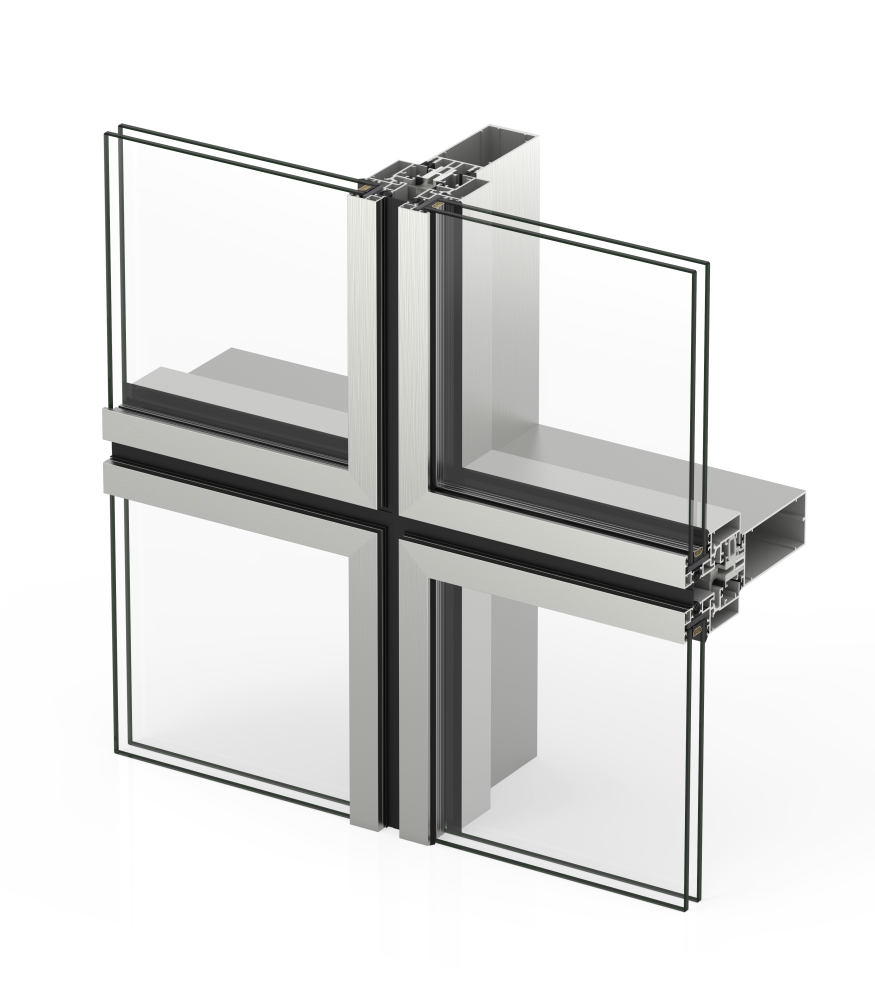

- W systemie Fasada SST 52 szkło przytwierdzane jest do obramowania obwodowego w sposób mechaniczny, a dzięki obecności zewnętrznego profilu ozdobnego, który zapewnia stabilną pozycję szkła, nie trzeba stosować łączenia chemicznego silikonem strukturalnym, tak, jak to miało miejsce w przypadku systemu ST 52.
- Pierwszą barierą zapewniającą fasadzie wodoszczelność jest uszczelka z materiału E.P.D.M. zainstalowana obwodowo w każdym module. Zewnętrzna płaszczyzna elewacji charakteryzuje się otwartymi rowkami wokół szkleń, otoczonymi ramkami z aluminium, natomiast zamknięcie rowków osiąga się dzięki zastosowaniu profili kołnierzowych umieszczonych pomiędzy uszczelkami.
- Szklenie
Maksymalna grubość szklenia 28 mm
Minimalne grubość szklenia 6 mm
Skonsultuj wymiary i typ szklenia
- Rodzaje skrzydeł
Wychylne ukryte

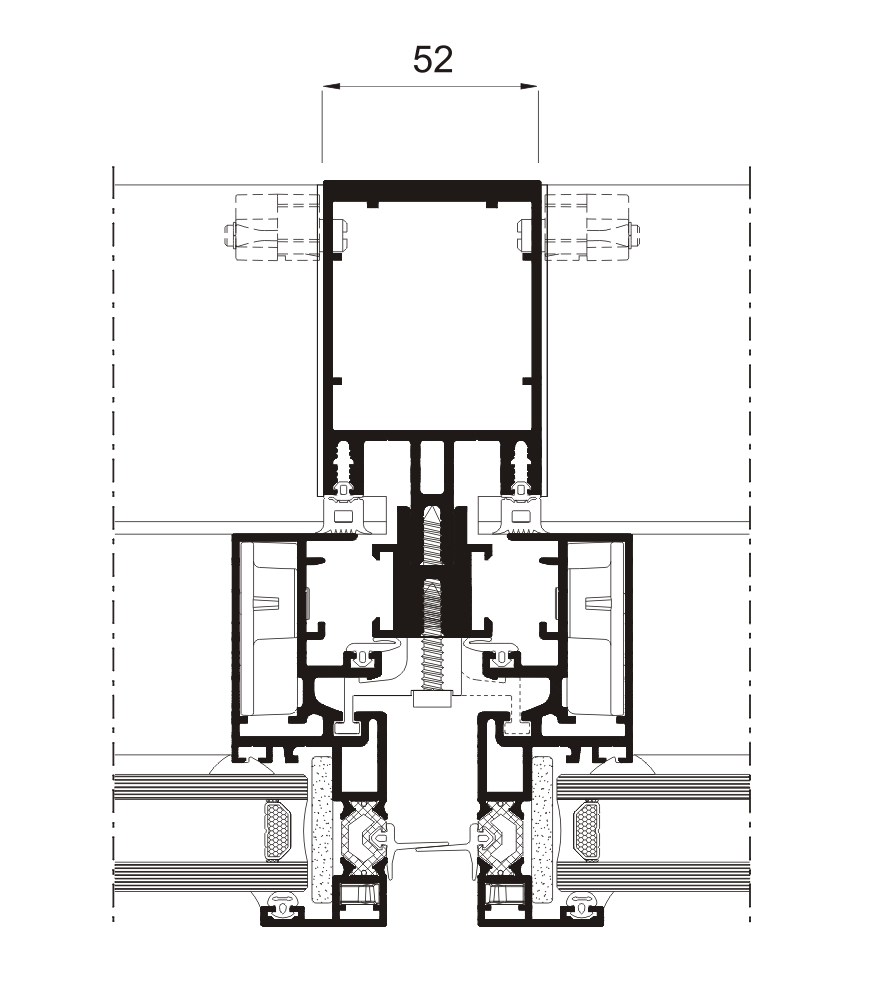

- Przekroje
Słup 52 mm
Rygiel 52 mm
- Grubość profilu
Słup 2,1/ 3 mm
Rygiel 2,1 mm
- Profile z przekładką termiczną o szerokości: 18 mm
- Wymiary maksymalne/minimalne
Wychylne ukryte
Szerokość Min. (L) = 500 mm
Wysokość Min. (H) = 650 mm
Szerokość Mak. (L) = 2500 mm
Wysokość Mak. (H) = 2500 mm
- Ciężar maksymalny/skrzydło
180 Kg (Okno wychylne)
- Kwatery stałe: 350 kg
Skonsultuj maksymalne wymiary i wagę według typologii.
- Wykończenia
Lakierowanie
Anodowanie
- Izolacyjność cieplna
Ucw od 0,8 (W/m²K)
Sprawdzić rodzaj, wymiary i szklenie
- Przepuszczalność powietrza
(EN 12152) KLASA AE
- Wodoszczelność
(EN 13114) KLASA RE750
- Wytrzymałość na obciążenie wiatrem
(EN 13116) SPEŁNIA
(obciążenie obliczeniowe 2000 Pa - obciążenie bezpieczne 3000 Pa). Badanie referencyjne fasady 3,00 x 3,50 m.
