4500 Soulevant-Coulissante IT

Système de porte coulissante périphérique à rupture de pont thermique et à bord angulaire ou arrondi des vantaux et des parcloses.

Il est disponible en deux versions :
4500 soulevant-coulissant, qui est basé sur un mécanisme qui soulève l'ouvrant en position d'ouverture et d'abaissement lorsqu'il est fermé. Les portes de la structure reposant sur les joints longitudinaux supérieur et inférieur sont verrouillées en position fermée.

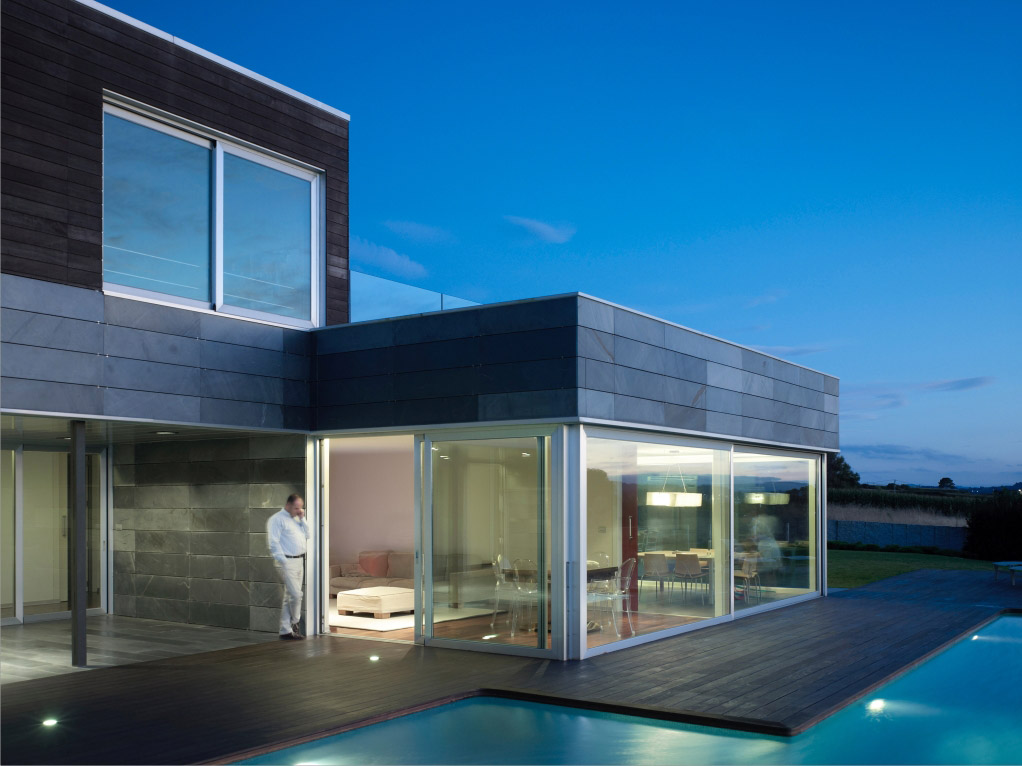

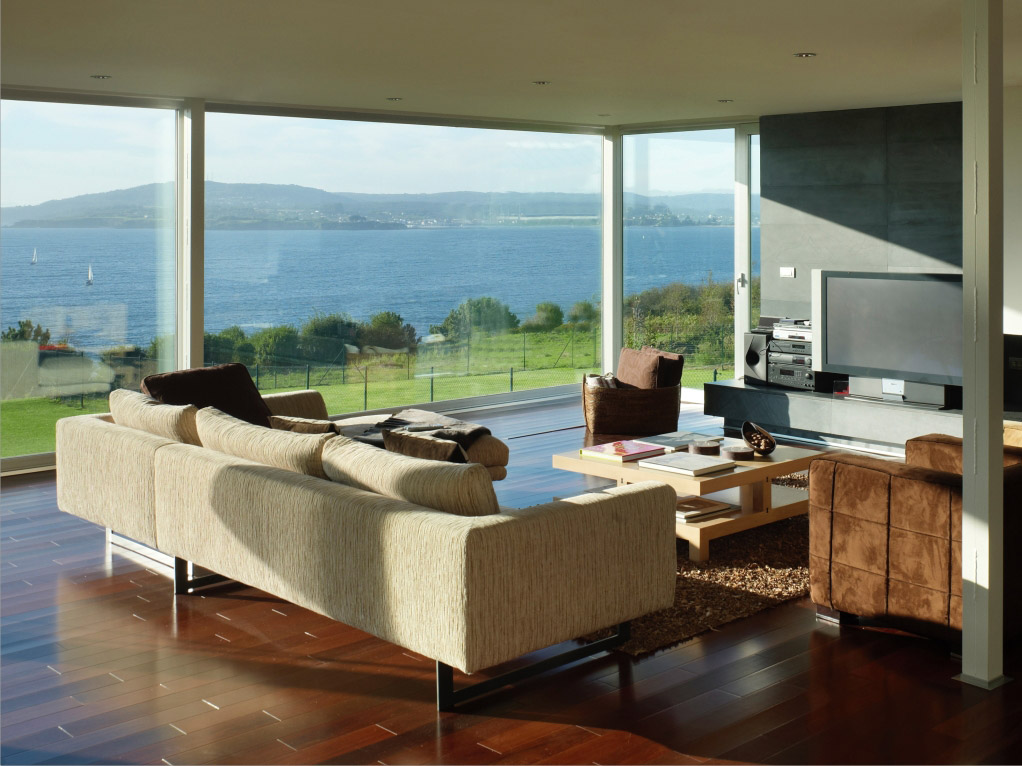

Il est possible de relier les ouvrants à 90° sans poteau d'angle.

Lorsque l'on combine les vantaux et vitrage fixe, le rail du vitrage fixe reste caché.
4500 coulissant (non levé), ce qui permet un coulissement uniforme de très grandes tailles de verre.

Disponible dans les configurations suivantes : vantail + vitrage fixe, 2 vantaux, vitrage fixe + vantail + vitrage fixe, 2 vantaux +2 vitrages fixes et 4 vantaux.

Le rail de roulement sur lequel coulissent les ouvrants est en acier inoxydable, ce qui en empêche l'usure.

Il est possible d'utiliser des cadres avec un blocage à 90° ou circonférentiel.
Ce système permet l'introduction de la solution GALANDAGE, conçue pour réaliser une transition vers la pleine largeur de l'ouverture en cachant les ouvrants dans des chambres dans le mur. De cette façon, la porte est ouverte à 100%.

Epaisseur maximale du vitrage: 38 mm
Types de vantaux
Systèmes coulissants à 2, 3, 4 et 6 vantaux
Des rails de roulement à une ou trois voies peuvent être utilisés (1 vantail + 1 vitrage fixe)
Possibilité de combiner les vantaux à 90º sans galandage 1 et 2 poteaux d'angle

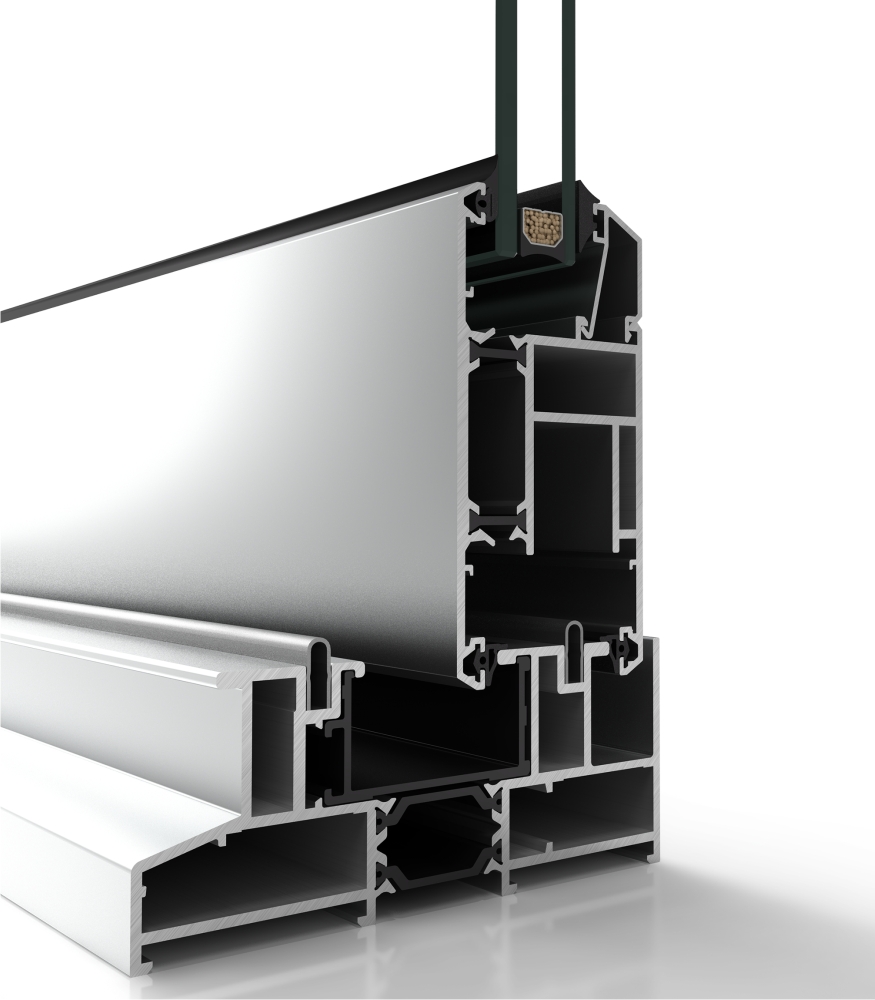

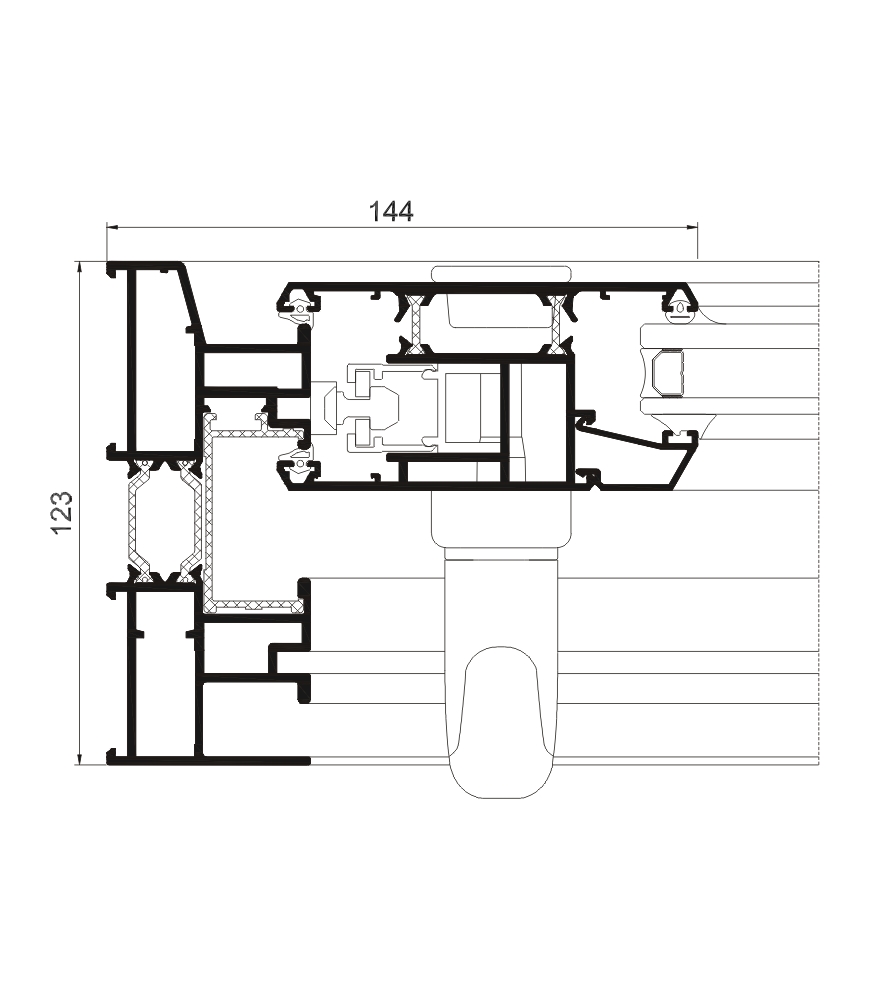

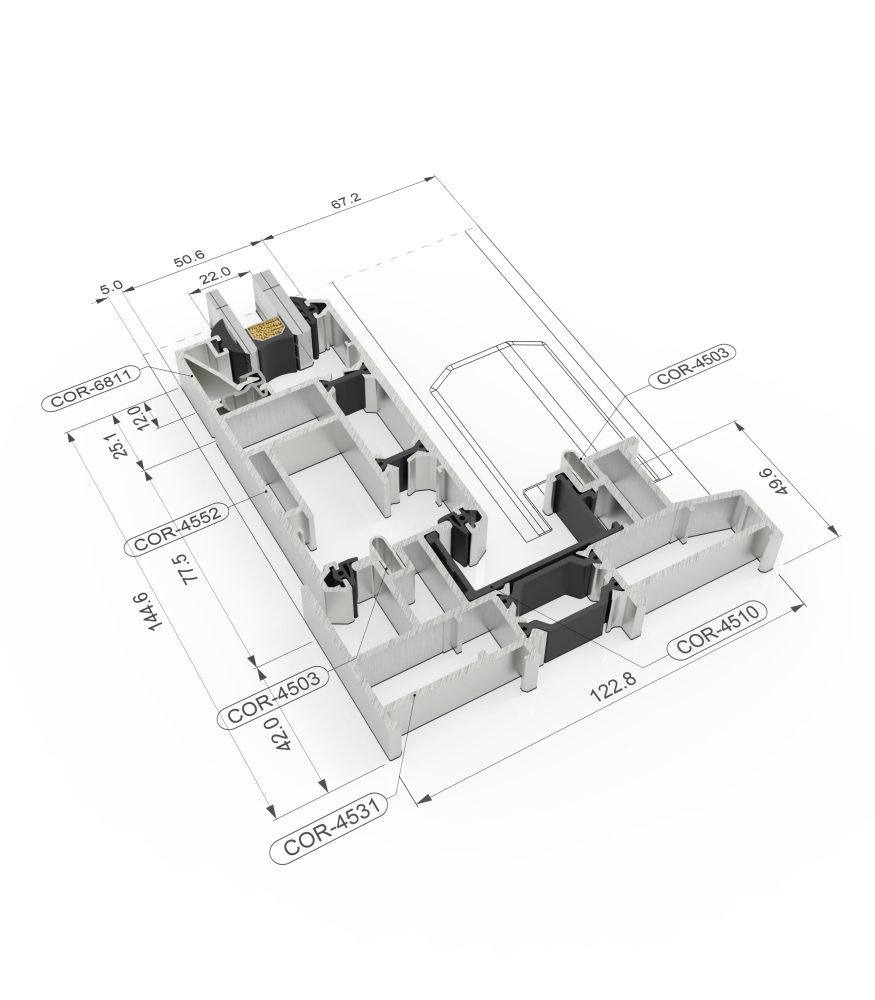

Sections
Cadre 100/123/127 mm
Trois pistes 185 mm
Vantail 55 mm
Épaisseur du profil
Porte 2,0 mm
Largeur de la rupture thermique
Version relevable de 24 et 14,6 mm
Version non soulevable à partir de 30 et 14,6 mm
Dimensions maximales/vantail

Version relevable
Largeur (L) = 3300 mm
Hauteur (H) = 3300 mm

Version non relevable
Largeur (L) = 2500 mm
Hauteur (H) = 2600 mm
Poids maximal/vantail
400 Kg Version de levage
280 Kg Version non escaladée

Consultez les dimensions et le poids maximum par typologie.
Finitions
Option bicolore
Vernissage
Anodisation

Isolation thermique
Uw de 1,5 (W/m²K)
Vérifier le type, les dimensions et le vitrage
Isolation acoustique maximale: Rw = 42 dB\
Perméabilité à l'air
(EN 12207) CLASSE 4*
Étanchéité
(EN 12208) CLASSE 8A*
Résistance au vent
(EN 12210) CLASSE C4**

*Test de référence 2,62 x 2,5 m, 2 vantaux

** Essai de référence des portes 1,85 x 2,05 m 1 vantail + 1 vitrage fixe .
